壁コンの設置しかた

壁スイッチコントローラー 完成品キット の組み立て方です。
壁スイッチコントローラー は 3つの部品で構成されています。



・基板
・サーボモーター
・ケース

壁コンは以下の順番で準備します。


1.サーボモーターの準備
2.ケースの準備
3.サーボモーターを下ケースに取り付け
4.基板を下ケースに取り付け
5.下ケースを壁スイッチに取り付け
6.基板設定
7.上ケース取り付け



それでは実際に取り付けを行います。

1.サーボモーターの準備


まず、サーボモーターを下図のように基板に接続し、USB電源を接続します。
すると、黄色LEDが点滅し、サーボモーターが初期値で停止しますので、そのままUSB電源を外します。

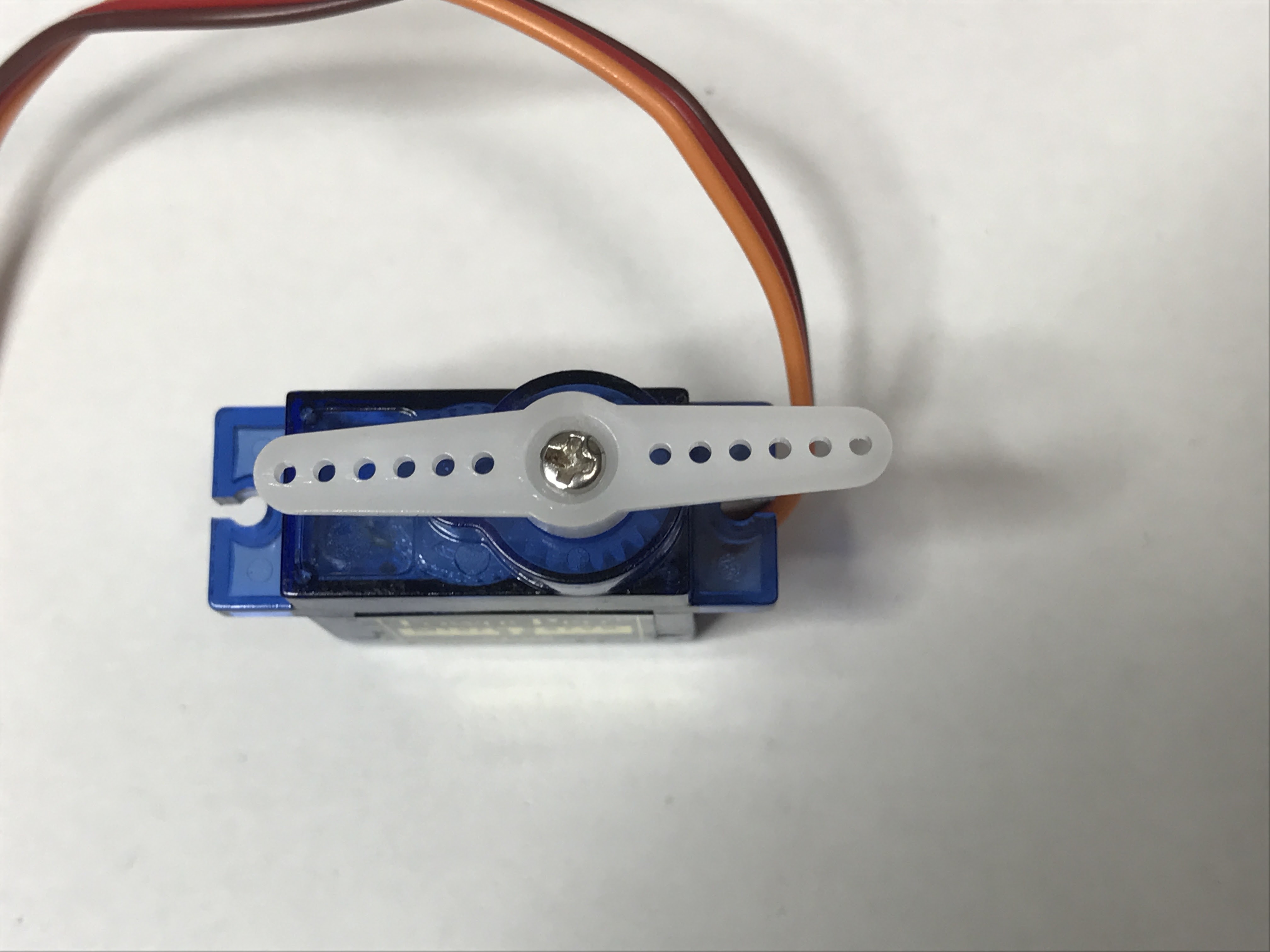

電源が切れた状態でサーボモーターにストレートのバーを取り付けます。
バーは片側のみギザギザの切れ込みが入っているため、サーボモーターの軸に噛み合うように取り付けます。

位置は水平になるように取り付けますが、必ずしもピッタリ水平にならない事があります。
特に支障はありませんので、一番水平に近くなるように取り付けてください。

サーボモーターの添付品にはネジが3本あります。一番小さいネジを軸の取り付けに使用し、長い2本のネジをサーボモーター自身の固定に使用します。

サーボモーターの準備ができました。

2.ケースの準備


ケースの準備をします。
ケースは3Dプリンターで出力されており、安定して出力できるようにラフトというサポートなどがくっついています。大きな平面にサポートがついているとそれなりの強度が出てくっつくいてしまいます。
スクレーパーや大きめのカッターナイフなどを使って取り外すと良いでしょう。

以下の動画を参考に取り外してください。





3.サーボモーターを下ケースに取り付ける


動画にも出ていましたが、サポートをすべて取り外したらサーボモーターを取り付けます。ネジの位置がバーに隠れますが、慎重にバーを動かすなどして取り付けてください。
バーを手動で動かすと内部のギアに負担がかかりますので、無理はせず、基板を接続してバーを動かすなどしてください。

4.基板を下ケースに取り付ける

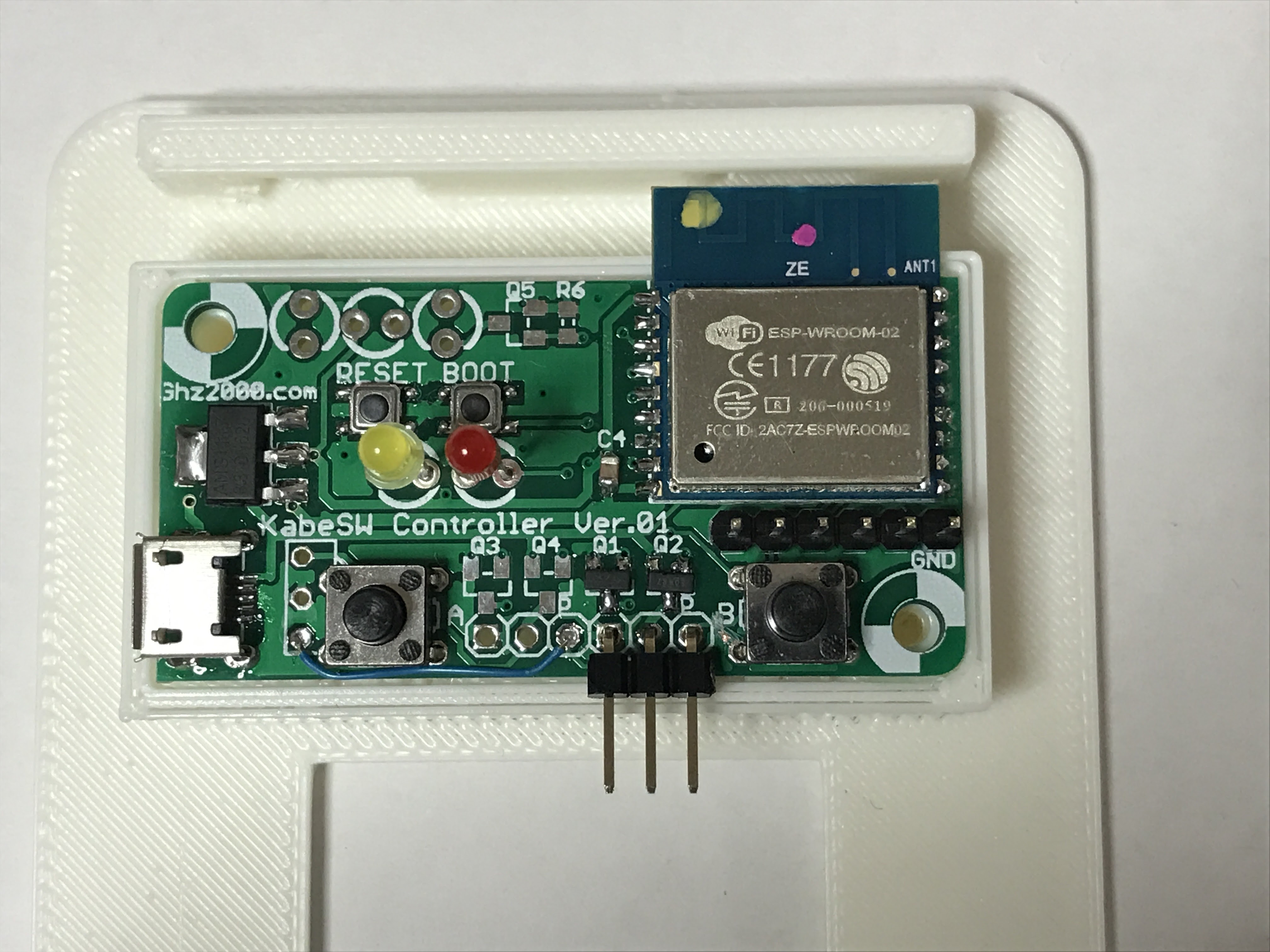

基板を下ケースに取り付けます。
基板にはネジが2箇所取り付けられるようになっています。

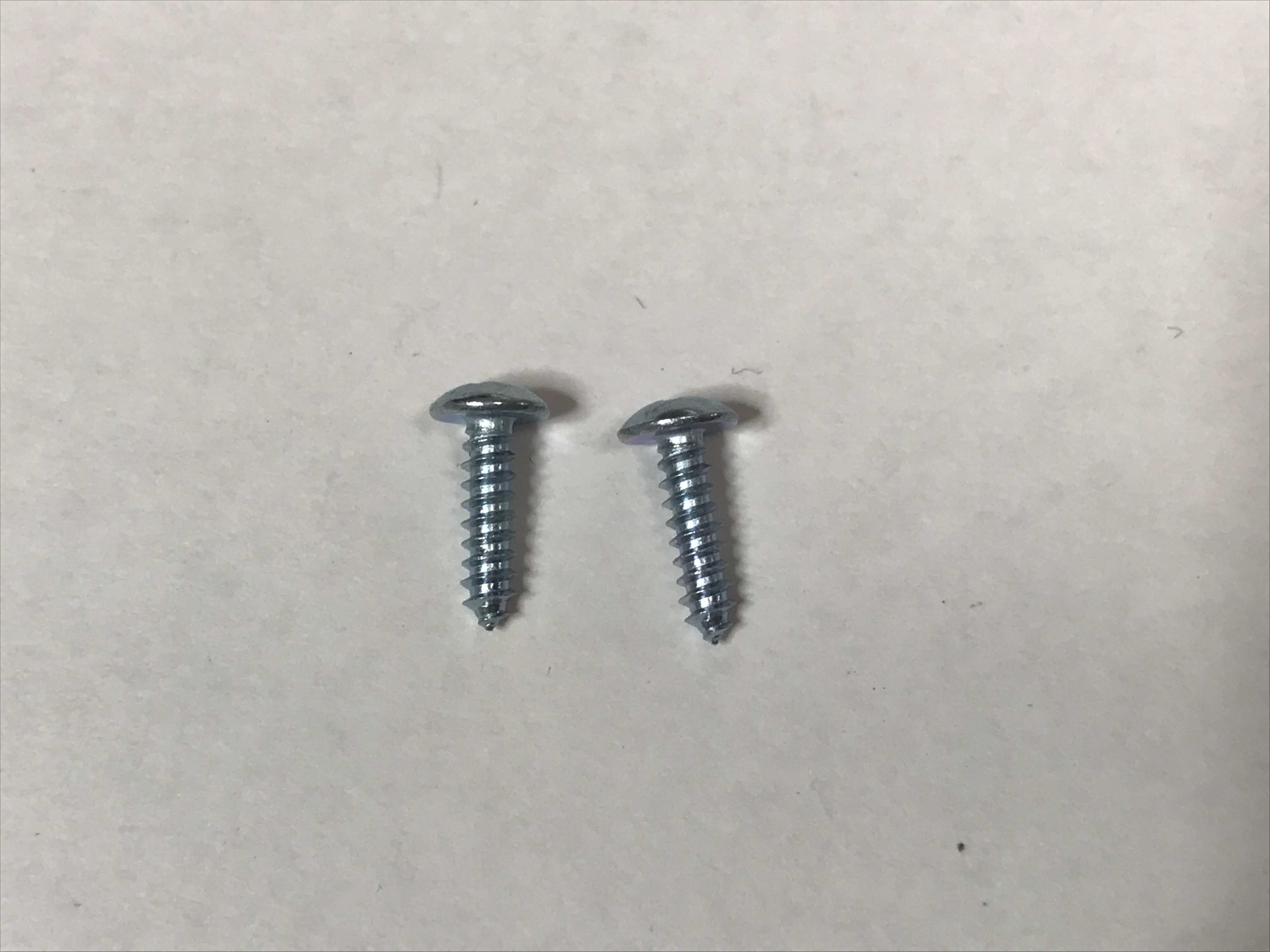

2.6×10 mm の トラスタッピングネジを使ってください。

5.下ケースを壁スイッチに取り付け


壁スイッチに壁コンを取り付けるには両面テープを使用します。
おすすめは無いスタックの04 (緑色) 超強力タイプ です。
剥がす際も糊残りが無く、プラスチック同士の接着に最適です。

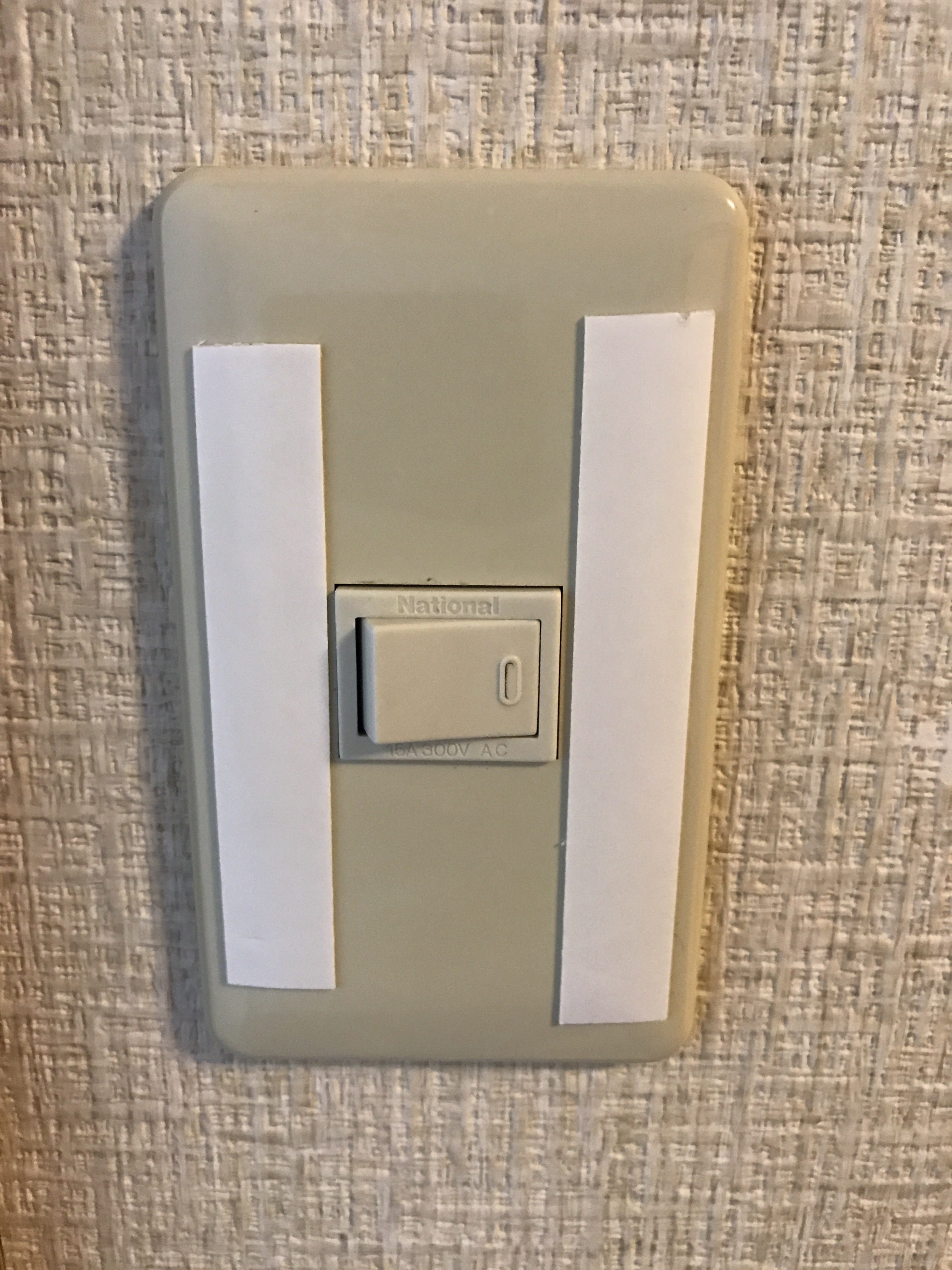

下図のようにスイッチの左右にある程度の長さで貼り付けます。

両面テープで接着が完了した状態です。
サーボモーターの配線は邪魔なので軽くまとめておくとケースへの収まりが良いです。

6.基板設定


USBケーブルを電源に接続すると黄色LEDが点滅し、設定が始まります。
左右の大きい方のタクトスイッチを押すとゆっくりとサーボモーターが動きます。
タクトスイッチでサーボモーターを操作して壁スイッチのONとOFFを記憶させてください。
ONとOFFの両方が出来ることを確認したら、小さいタクトスイッチのBOOTの方を押してください。

BOOTスイッチを2回押してしまうと、サーボモーターが水平に戻り、再度設定が始まってしまいます。
再度設定が始まってしまったら、もういちどON位置とOFF位置を覚えさせてください。

ON位置とOFF位置の記憶は、両側の最大値を記憶します。
設定中に行き過ぎてしまうと、その場所を記憶してしまいますので、BOOTボタンを操作してやり直してください。

7.上ケース取り付け


USBケーブルが刺さったまま上ケースを取り付けます。 ※現在のバージョンでは電源OFFで設定値が消えます。
ケーブルに負担がかからないように上の突起を嵌合させ、下に押し込むと上ケースが嵌って止まります。
このときLEDが穴から見えるようにします。 失敗するとLEDがまがり、ボタンを押し込むことができなくなるので注意してください。


ケースの上からボタンを操作し、動作することを確認してください。

以上で壁コンの設置が完了しました。
お疲れ様でした。

わかりにくい部分などがありましたら、コメントやTwitter, メールでご連絡ください。
